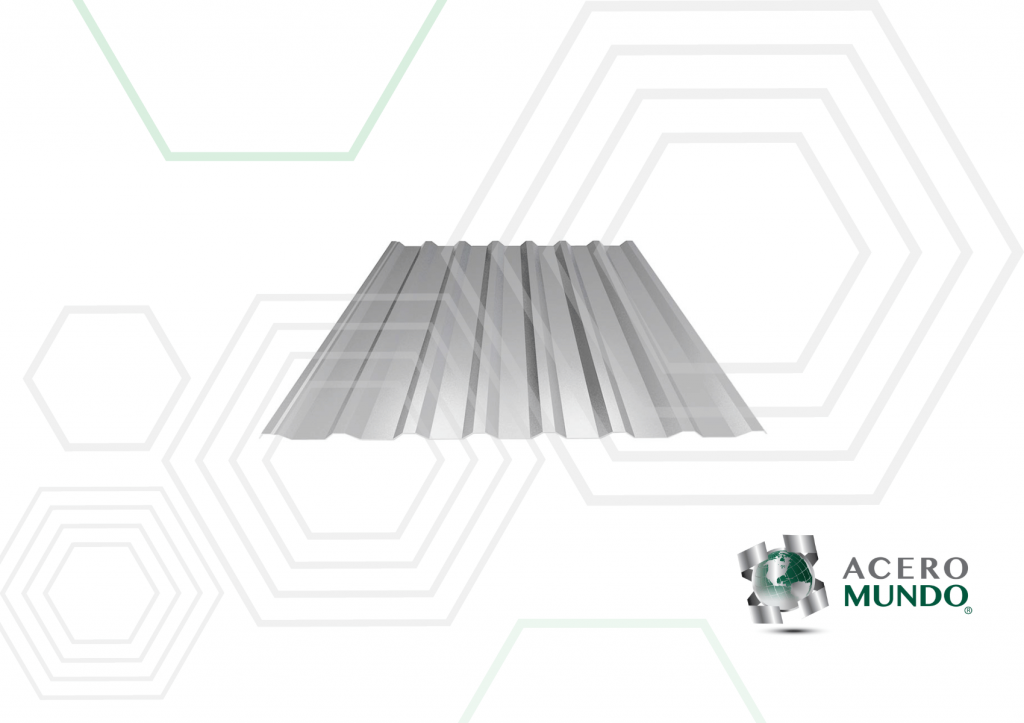

Lámina Acanalada TR-101 / TR-72

Perfil Acanalado TR101 es de configuración trapezoidal fabricado en planta mediante una roladora estacionaria a partir de rollo de acero Ternium Zintro, Zintro alum o Pintro, diseñado para ser utilizado como cubierta de fijación expuesta. Acero estructura GR33 y GR80.

  • La lámina T-R101 tiene un poder cubriente de 100.8cm ( 39.7”)
  • Mientras que la lámina T-72 tiene un poder cubriente de 72.0cm (28.3”).

En ambos casos los peraltes de las crestas son de 25mm( 1”). Los colores son Blanco/fondo y Arena/fondo.

En acabados Ternium Zintro y Ternium Zintro-Alum  el  Acero estructural GR33, Fy=33 ksi min, Acero estructural GR80 , Fy=80ksi min.

En acabado Ternium Pintro Acero Estructural GR33 Fy= 33 ksi min.

Aplicaciones de la Lámina TR101:

  • Cubiertas con vertientes no mayores a 20 mts y pendiente mínima del 10%
  • Mediana capacidad estructural y de desague.
  • Ternium TR72 principalmente para muros de fachada.
  • Acero Grado SS33

Atributos

  • Poder cubriente: 1008 mm (720.18 mm Lámina TR72)
  • Peralte: 24.6 mm
  • Calibres: 20, 22, 24, 26, 28 y 30 (calibres del 22 al 32 en Lámina TR72)
  • Presentación Ternium Zintro, Zintro Alum, Pintro.
  • Traslape transversal mínimo 200 mm (7.9”)
  • Pendiente mínima 10”, longitud máxima de vertiente 20.0 mts.
  • Longitud mínima 1830 mm(6´) y máxima de 12000mmm (39´-4.4”) . Para medidas especiales.
  • Longitud mínima 2440mm (8´) , 3050mm (10´) . 6100mm . (20´) Material de existencia

La lámina TR101 se utiliza en:

Cubiertas  y muros de naves industriales, bodegas y construcciones en general, en donde se requiere mediana capacidad estructural y de desagüe. Cuando se utilice como sustrato resistente en cubiertas compuestas, se coloca en posición invertida.

Traslape Longitudinal:

Para evitar filtraciones, así como ayudar al funcionamiento como diafragma es muy importante efectuar un cosido en el traslape longitudinal. Para realizar este trabajo se colocarán en esta zona tornillos autotaladrantes de exposición  exterior adecuados para unir lámina con lámina.

Se recomienda colocar un tornillo coincidiendo en cada uno de los apoyos y otro a los centros de los claros, o dos  a los tercios (no mayor a 60cm).tr101-fig

El uso del sellador es de suma importancia para evitar la entrada de agua por el traslape longitudinal. Se recomienda  usar sellador de caucho butílico o sellador elástico a base de poliuretano.

El tornillo autotaladrante para cosido de lámina/lámina será ¼-14 x 7/8” o similar. El tornillo autotaladrante punta de broca para fijación de lámina- estructura será de ¼-14x ¾” (caso polín, capacidad de penetración  hasta calibre 10) y/o tornillo autotalarante de ¼-24 x 1” (caso joist, punta para penetración hasta ½”) o similar.

Perfil TR101

Perfil tr 101

Perfil TR72

Perfil tr 72
